A Conspectus of Projection Design III “Tool”

影像執行軟體

市面上影像執行軟體多樣，常見的如Arena、Modul8、VDMX、Qlab，或是硬體設備需求高的大型專案需要走Media Server會採用WatchOut、Green Hippo、d3 。上章節提及案例介紹的第五種；位於上海執行的光雕投影就是採用WatchOut。

本篇主要優先介紹市面通行度最高的Arena，也是本站經手過的專案中，使用度最高的執行軟體。

Resolume Arena

Resolume 底下有兩款主要執行軟體，Avenue 跟 Arena。兩款皆可作為VJ軟體使用，不過Avenue比較像是簡化版的Arena，支援的功能相對少許多，官方價格也相差了500歐元，長遠考量下，一般多還是選擇使用Arena作為工作用的軟體。

Arena 也是目前最主流的VJ 軟體之一，接近Adobe系統的圖層式操作介面，讓設計背景的創作者可以輕易上手。初學時期可以到Resolume官網下載軟體，即使未購買的狀態也可以練習操作應用，完整體驗Arena的功能設定。

影像實務執行功能概要：

• 有基礎的Mapping功能，在簡易的投影物上可以快速拉出完美的框架。
• 也可以連接到Mapping軟體MadMapper做進階設定。
• 在上個章節實際案例提到timecode影音同步的設定，也是在Arena的環境下執行。
• 透過MIDI訊號可以連接控制器，使現場操作更加直覺。
• 多種基礎特效，畫面重複到心裡乾枯時，可以臨時做一點變化。

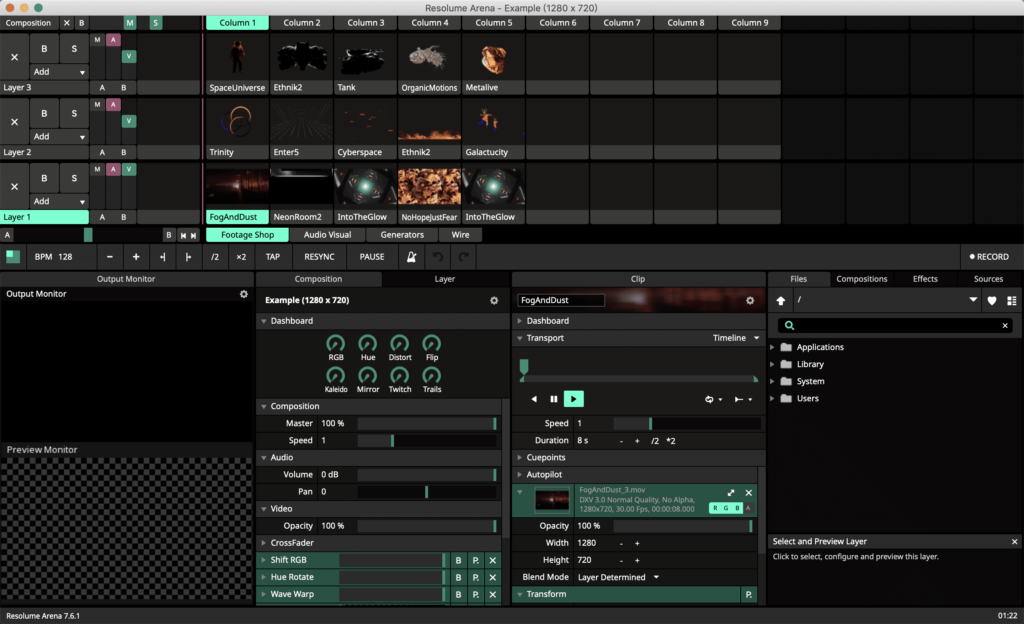

Composition 基本介面縮寫

• X* 為Cancel，最上方的小X為總控，可以取消所有的畫面，左方的大X為單一圖層取消畫面
• B 是暫時取消畫面，與X的不同之處是，Ｘ會取消讀取影像來源，B還會暫時保留讀取，可在預覽 畫面中清楚看到區別。
• S 下方大的S為Solo，可以強行播放該圖層影像，如果影像腳本比較精準的話，屬於比較不長使用的功能。
• Add 是Blend Mode的其中一個選項，就跟Photoshop裡常用的混合圖層模式一樣，可以堆疊圖層特效。
• M* 為Master，圖層的Ｍ可以同時控制聲音影像的進出，屬於常用的功能之一。上方的Ｍ則是一次管理所有圖層。
• A 為Audio控制，僅控制該圖層音檔。
• V* 為Video控制，僅控制該圖層影像，屬於常用的功能之一。
• S 上方小的S為Speed，調整速度使用。

控盤介紹

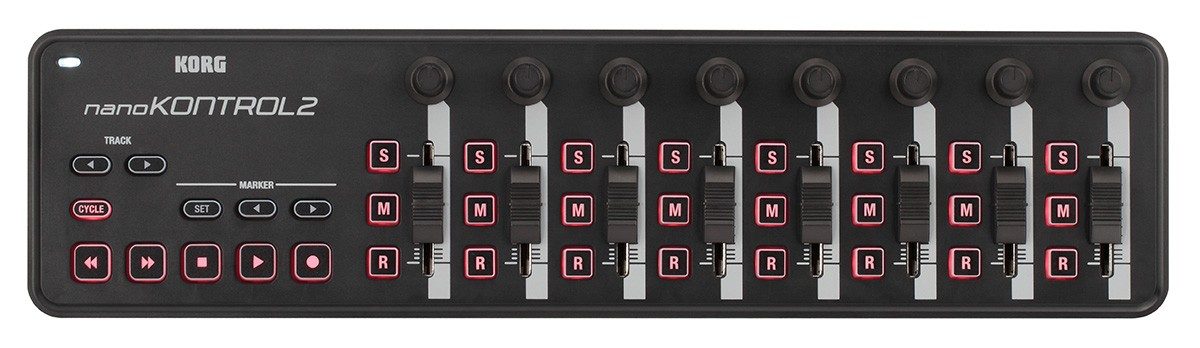

經濟實惠的Controller KORG nanoKontrol2

耐用、價格合理，八個滑軌跟旋鈕足夠支撐多數中小型演出，缺點為零件容易掉落，收納時請小心。

在Arena的Preferences中設定連接MIDI訊號到對應的控盤，即可在Mapping選單中，編輯應用程式的MIDI Map，也就是讓控盤對應到常用的Composition選項。

影像格式

Arena支援多種影像格式包含：

• MOV
• AVI
• GIF
• MP4
• MPG 和 MPEG

然而官方建議的最佳格式為DXV檔，並且建議將同一個音檔與影像檔分開輸出，再同時置入。
Arena在播放DXV檔案時可以減輕CPU跟RAM的使用效能。
